如今IBA监控软件动则几十万元，让很多电气工程师望而却步，那么可不可以通过其他办法代替IBA来监控PLC内部实时数据，让调试和维护工作事半功倍呢？答案是肯定的，接下来我通过几篇文章让你轻松掌握PLC监控软件。
对于很多电气工程师来说ibapda这款软件并不陌生，ibapda是产于德国的一款以太网监控分析PLC的实时数据软件，它基于PC来对数据进行采集和分析，笔记本和台式机都可以使用，无论是传统的PROFIBUS-DP通信还是profinet通信都可以采集，每款Ibapad配备一个加密狗，价格不菲。
什么又是OPC呢，OPC是为了连接数据源 (OPC 服务器 )和数据的使用者 (OPC 应用程序 )之间的软件接口标准。数据源可以是 PLC，DCS，条形码读取器等控制设备。随控制系统构成的不同，作为数据源的 OPC 服务器即可以是和 OPC 应用程序在同一台计算机上运行的本地 OPC 服务器，也可以是在另外的计算机上运行的远程 OPC 服务器。在我们这几篇文章里，OPC就是采集PLC数据的桥梁通道和数据库，接下来我将讲解使用方法。
一、创建OPC
1，打开博途V15.1，根据博途项目的创建方法，建立一个名为Myproj_Test的博途项目，CPU为1515-2PN。

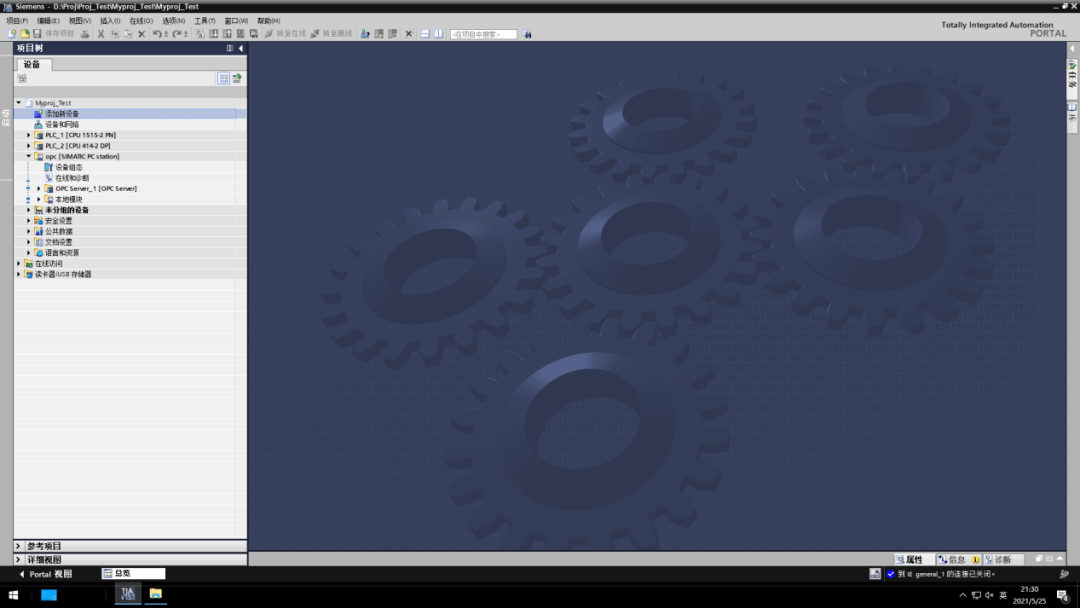

2，在左侧项目树下，与添加PLC硬件的方法一样，添加PC Station,下图点击 “添加新设备”。

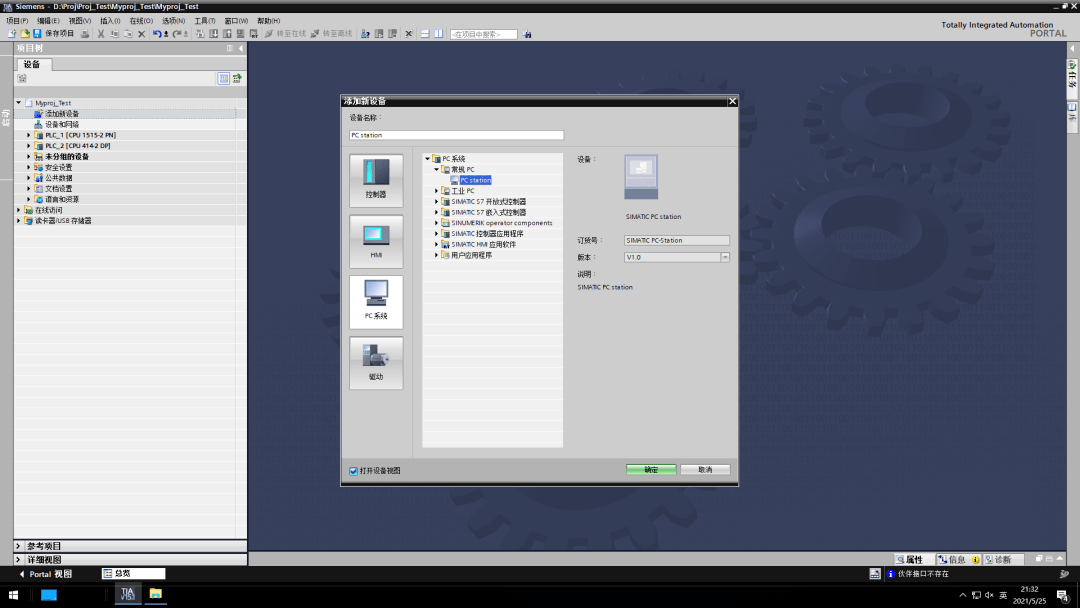

3，双击，“添加新设备”，弹出如下界面框，按步骤PC系统→常规PC→PC station添加上PCStation

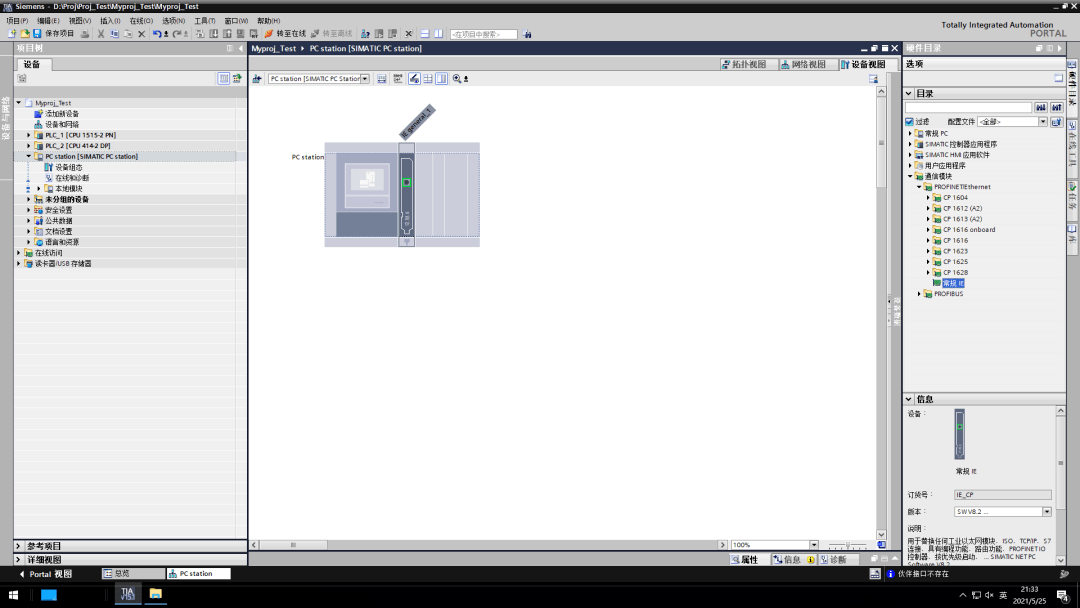

4，添加完PCstation后为PC添加IE网卡，如下图选择常规的IE,会自动添加到相应位置。

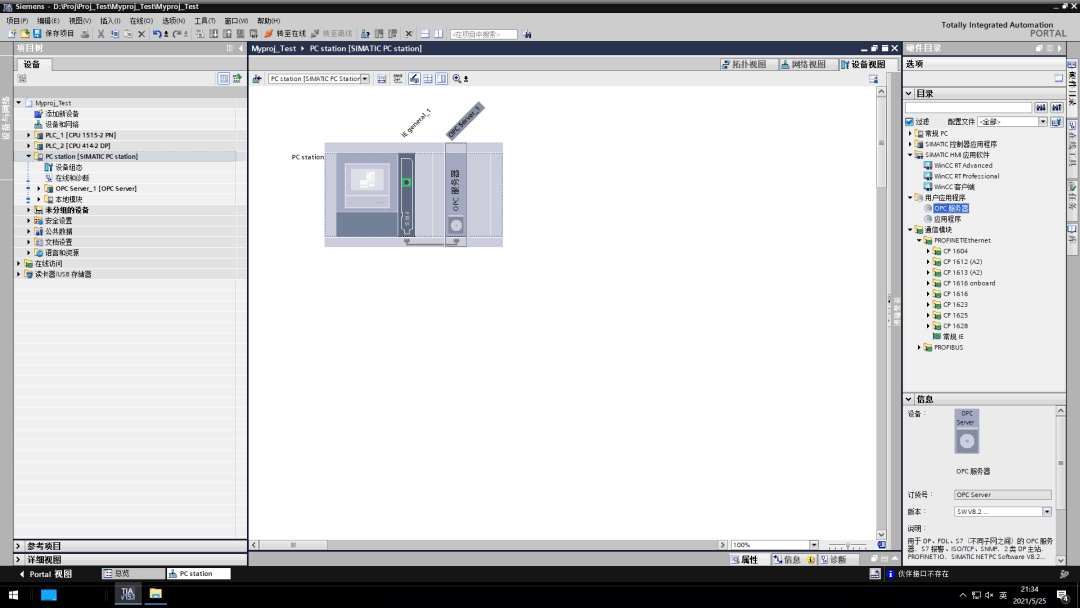

5，添加完IE后，如下图添加OPC服务器，会自动添加到相应位置，本案例我没选择V8.2版本的OPC服务器。

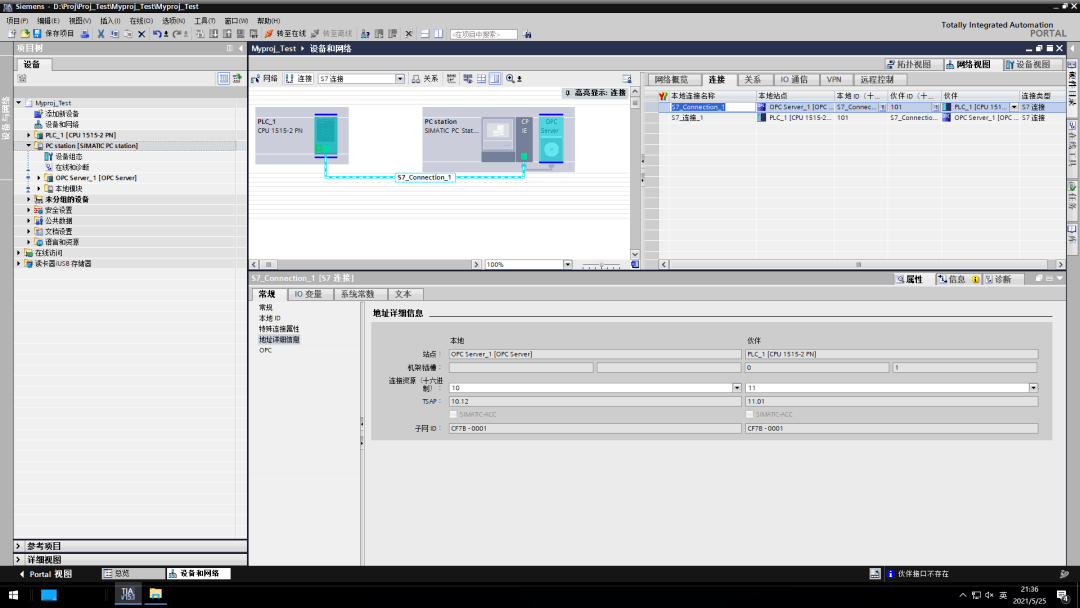

6，添加完上述内容，点击“网络视图”→点击“连接”→在下拉列表里选择“S7连接”，如下图建立S7连接。
7，建立S7连接，如下图选择生成选择“生成XDB文件” →保存并编译，程序会自动生成OPC xdb 格式文件，用来连接IBA。
